Как да обработваме печатни платки с керамични субстрати?

Ей там! Като доставчик на PCB за обработка на печатни платки се занимавах с всякакви PCB и днес ще споделя някои съвети как да обработвам печатни платки с керамични субстрати. Керамичните субстрати имат някои уникални свойства, които изискват специално внимание по време на работа. И така, нека се потопим точно!

Разбиране на керамичните субстрати

Първо, нека поговорим малко за това, което прави керамичните субстрати специални. Керамичните субстрати са известни със своята висока термична проводимост, отлична електрическа изолация и добра механична якост. Те обикновено се използват в приложения с висока мощност, като електроника за мощност, LED осветление и RF вериги.

Но тези страхотни свойства идват и с някои предизвикателства. Керамиката е крехка, което означава, че могат да се напукат или да се счупят лесно, ако не се обработват правилно. Също така, те са чувствителни към термичен шок, така че внезапните промени в температурата могат да причинят повреда.

Подготовка преди работа

Преди дори да докоснете PCB с керамичен субстрат, трябва да сте сигурни, че сте в подходяща среда. Работното пространство трябва да е чисто и без прах и отломки. Чиста стая или поне за добре вентилирана и контролирана от прах зона е идеална.

Трябва също да носите подходяща защитна екипировка. Анти - статичните ръкавици са задължителни за предотвратяване на електростатичния разряд (ESD) да повреди PCB. ESD може да причини латентни или незабавни повреди в електронните компоненти на PCB. И не забравяйте предпазните очила, за да предпазите очите си от всякакви потенциални летящи отломки в случай на счупване.

Повдигане и движещи се печатни платки

Когато става въпрос за повдигане и преместване на печатни платки с керамични субстрати, трябва да бъдете супер внимателни. Избягвайте да хванете печатни платки за краищата му колкото е възможно повече. Краищата на керамичните субстрати са по -склонни към чипиране и напукване. Вместо това използвайте плосък, гладък инструмент като устройство за вакуум - нагоре или смукателна чаша.

Ако трябва да преместите печатни платки ръчно, го поддържайте равномерно по повърхността му. Поставете ръцете си внимателно под ПХБ, като не забравяйте да разпределите теглото равномерно. Не прилагайте прекалено голям натиск на едно място, тъй като това може да причини фрактури на стреса в керамиката.

Съхранение

Правилното съхранение е от решаващо значение за ПХБ с керамични субстрати. Те трябва да се съхраняват на сухо, хладно място. Влажността може да причини корозия на металните части върху PCB и също така да повлияе на работата на керамичния субстрат във времето.

Използвайте анти -статични контейнери за съхранение или стелажи. Тези контейнери могат да предотвратят ESD и също така да поддържат организирани ПХБ. Можете да подреждате ПХБ, но не забравяйте да използвате сепаратори между всяка дъска. Разделителите трябва да са меки и не -абразивни, за да се избегне надраскването на керамичната повърхност.

Боравене по време на сглобяване

По време на процеса на сглобяване има няколко неща, които трябва да имате предвид. Ако използвате автоматизирано оборудване, уверете се, че то е правилно калибрирано. Например, ако използвате машини за избор - и - поставете, засмукващите дюзи трябва да се регулират до правилното налягане. Прекалено голямото налягане може да повреди керамиката, докато твърде малкото налягане може да доведе до отпадане на ПХБ.

Когато запоявате компоненти върху ПХБ, внимавайте с топлината. Керамичните субстрати имат различен коефициент на термично разширение в сравнение с други материали. Бързото отопление или охлаждане може да причини топлинно напрежение, което води до пукнатини. Използвайте процес преди отопление, за да повишите постепенно температурата и процеса на контролирано охлаждане след запояване.

Автоматизирани решения за обработка

Ние предлагаме гама от автоматизирани решения за обработка на печатни платки с керамични субстрати. НашитеSMT зареждане и разтоварване на роботиса проектирани да обработват ПХБ с точност. Те могат да повдигат, движат и да поставят ПХБ точно, намалявайки риска от човешки - свързани с грешки.

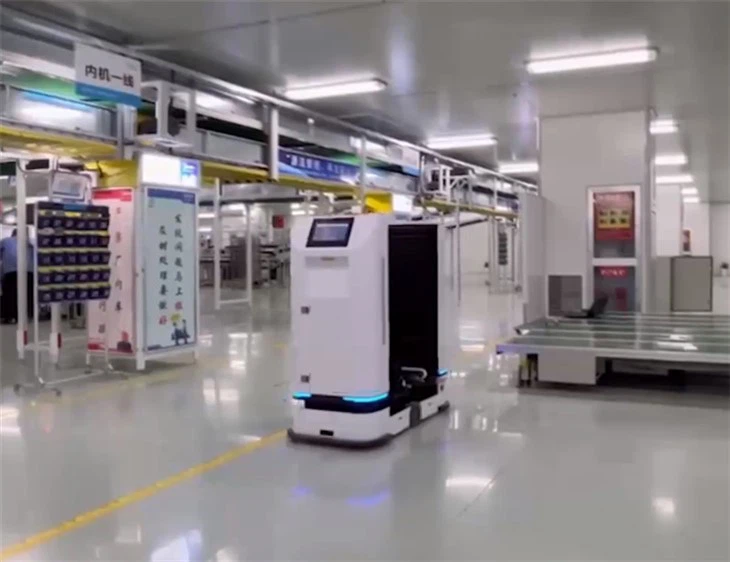

НашитеSMT роботизирана (всепосочна)Роботите осигуряват още по -голяма гъвкавост. Те могат да се движат в множество посоки, което позволява ефективно управление в сложни процеси на сглобяване. И ако търсите решение, основано на визия, нашетоVison само SMT зареждане и разтоварване на роботиИзползвайте разширени системи за зрение, за да откриете и обработвате печатни платки с висока точност.

Проверка

Редовната инспекция е важна за улавяне на всички потенциални проблеми рано. Използвайте микроскоп или лупа, за да проверите за пукнатини, чипове или други видими повреди върху керамичния субстрат. Потърсете всякакви признаци на разслояване между керамиката и металните слоеве на ПХБ.

Ако намерите повредени ПХБ, незабавно ги изолирайте. Не ги смесвайте с добрите, тъй като те могат да причинят проблеми по време на сглобяване или в крайния продукт.

Транспорт

Когато транспортирате печатни платки с керамични субстрати, трябва да използвате подходяща опаковка. Шок - абсорбиращи материали като пяна или обвивка на мехурчета трябва да се използват за премахване на PCB. Поставете печатни платки в здрава кутия и се уверете, че не им е позволено да се движат вътре в кутията по време на транзит.

Можете също да използвате техники за вибрации - затихване. Например, можете да поставите кутията върху вибрация - абсорбираща постелка или да използвате контейнер с изградени функции за затихване на вибрации.

Поддръжка на оборудване за обработка

Ако използвате автоматизирано оборудване за обработка, редовната поддръжка е от съществено значение. Проверявайте смукателните чаши, вакуумните помпи и други движещи се части от оборудването редовно. Уверете се, че са чисти и в добро работно състояние.

Смажете движещите се части, препоръчани от производителя. Това може да предотврати износване и да осигури плавната работа на оборудването.

Заключение

Работата с печатни платки с керамични субстрати изисква комбинация от внимателни техники, подходящо оборудване и добро разбиране на свойствата на материала. Следвайки тези съвети, можете да намалите риска от повреди на ПХБ и да подобрите цялостното качество на вашия производствен процес.

Ако търсите надеждни решения за обработка на ПХБ, ние сме тук, за да ви помогнем. Независимо дали се нуждаете от инструменти за ръчна обработка или разширени автоматизирани системи, ние имаме експертния опит и продуктите, за да отговорим на вашите нужди. Свържете се с нас за повече информация и нека започнем дискусия относно вашите специфични изисквания.
