Каква е обратната реакция в системата за движение на Cobot?

Обратна реакция в системата за движение на Cobot е критичен аспект, който значително влияе върху производителността и прецизността на роботите за сътрудничество. Като доставчик на Cobot, разбирането и адресирането на обратната реакция е от съществено значение за доставката на висококачествени продукти на нашите клиенти.

Какво представлява обратната реакция в системата за движение на кобота?

Обратна реакция се отнася до играта или клирънс между чифтосващите части в механична система за предаване на кобот. В Cobot системата за движение обикновено се състои от компоненти като зъбни колела, колани и оловни винтове. Когато има обратна реакция, има малко количество движение, което може да възникне в една посока без незабавно съответно движение в изхода.

Например, в предавката, зъбите на предавките трябва да имат определено количество просвет, за да се избегне заглушаването. Този клирънс обаче може да доведе до забавяне на предаването на движение. Когато посоката на въртене на входната предавка се промени, изходната предавка може да не започне да се движи веднага поради пространството между зъбите. Това забавяне в движение е това, което наричаме обратна реакция.

Обратна реакция може да се появи и в задвижваните с колани системи. Ако коланът не е опънат правилно или ако има износване в шайбите, може да има малко количество подхлъзване, което води до забавяне на прехвърлянето на движение от двигателя до края - ефектор на кобота.

Причини за обратната реакция в системите за движение на кобота

Производствени отклонения

По време на производствения процес на компонентите на Cobot е невъзможно да се постигне перфектна точност. Винаги има малки вариации в размерите на предавките, валовете и други части. Тези производствени отклонения могат да допринесат за обратната реакция. Например, ако зъбите на предавката не са обработени до точните определени размери, ще има повече просвет между мрежовите зъбни колела, което ще доведе до увеличен обрат.

Износване

С течение на времето компонентите в системата за движение на Cobot ще изпитат износване. Скоростите могат да се носят, коланите могат да се разтягат, а лагерите могат да се разхлабят. Това износване може да увеличи количеството на клирънса между частите, като по този начин увеличава обратната реакция. Например, в дълго работещ кобот, постоянното свързване на предавките може да доведе до износване на зъбите, намалявайки контактната зона между предавките и увеличаване на играта.

Неправилно сглобяване

Неправилното сглобяване на системата за движение на Cobot също може да доведе до обратна реакция. Ако компонентите не са подравнени правилно или ако крепежните елементи не са затегнати до правилния въртящ момент, това може да доведе до прекомерна игра между частите. Например, ако предавката не е центрирана правилно на вала си, тя може да доведе до неравномерно натоварване на зъбите, което води до увеличен обрат.

Ефекти на обратната реакция върху ефективността на Cobot

Намалена точност

Едно от най -значимите ефекти на обратната реакция е намалената точност. В приложения, където се изисква висока точност, като сглобяване на електроника или хирургична помощ, дори малко количество обратна реакция може да причини грешки. Например, ако Cobot се опитва да избере и постави малък електронен компонент с много високо ниво на точност, обратната реакция в системата за движение може да доведе до леко изключен ефектор - това, което води до неправилно подравнени компоненти или дори увреждане на частите.

Намалена повторяемост

Обратната реакция също може да повлияе на повторяемостта на движенията на кобота. Повторяемостта е способността на Cobot да изпълнява една и съща задача последователно през множество цикли. Когато има обратна реакция, Cobot може да не се връща в същата позиция всеки път, което води до вариации в изхода. Това може да бъде основен проблем в масовите - производствени среди, където постоянното качество е от решаващо значение.

Вибрация и шум

Прекомерната реакция може да причини вибрации и шум в системата на движението на Cobot. Докато частите се движат с играта между тях, те могат да създават дрънкащи или вибриращи звуци. Тези вибрации могат не само да бъдат неудобство, но и могат да повлияят на стабилността на кобота и качеството на работата, която извършва. Освен това вибрациите могат да доведат до по -нататъшно износване на компонентите, изострящи проблема с обратната реакция.

Измерване на обратната реакция в системите за движение на Cobot

Има няколко метода за измерване на обратната реакция в системата за движение на Cobot. Един често срещан метод е да се използва индикатор за набиране. Индикаторът за набиране е прецизен измерващ инструмент, който може да открие малки измествания. Чрез прикачване на индикатора за набиране към изходния вал на системата за движение и бавно завъртане на входния вал в двете посоки, количеството на обратната реакция може да бъде измерено като разликата в показанията на индикатора между двете посоки на въртене.

Друг метод е използването на оптични или лазерни измервателни системи. Тези системи могат да осигурят много точни измервания на движението на компонентите на Cobot. Чрез анализиране на данните за движение може да се определи количеството на обратната реакция.

Минимизиране на обратната реакция в системите за движение на Cobot

Висококачествени компоненти

Използването на висококачествени компоненти е един от най -ефективните начини за минимизиране на обратната реакция. Компонентите с тесни допустими отклонения и висококачествени материали са по -малко вероятно да имат прекомерна игра. Например, прецизно обработените зъбни колела с точни профили на зъбите могат да намалят количеството на клирънса между зъбите на мрежи, като по този начин намаляват обратната реакция.

Редовна поддръжка

Редовната поддръжка е от решаващо значение за поддържане на обратната реакция под контрол. Това включва смазване на движещите се части, проверка на напрежението на коланите и проверка на компонентите за износване. Сменяйки своевременно износени части, количеството на обратната реакция може да бъде сведено до минимум.

Алгоритми за компенсация на обратната реакция

В някои случаи алгоритмите за компенсация на обратната реакция могат да бъдат реализирани в контролната система на Cobot. Тези алгоритми могат да открият количеството на обратната реакция и съответно да коригират контролните сигнали, за да компенсират играта. Например, когато посоката на движението се промени, системата за управление може да изпрати допълнителен сигнал за отчитане на обратната реакция, като гарантира, че Cobot се премества в правилната позиция.

Обратна реакция и различни видове коботи

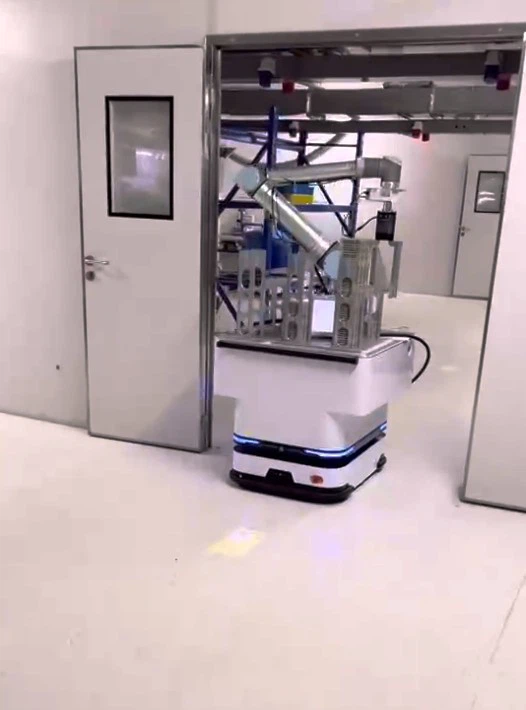

AGV Cobot

AGV (автоматизирано ръководено превозно средство) Cobots са мобилни коботи, които често се използват за обработка на материали и транспортни задачи. Обратна реакция в системата за движение на AGV Cobot може да повлияе на неговата точност на навигация. Ако в задвижващата система на колелата има обратна реакция, Cobot не може да се обърне или да се движи по права линия толкова точно, колкото се изисква. Това може да доведе до сблъсъци с препятствия или неправилно подредени докинг с друго оборудване.

Мобилен кобот

По принцип мобилните коботи са по -податливи на проблеми, свързани с обратната реакция поради тяхната мобилност. Движението на кобота върху различни повърхности и постоянните промени в посоката могат да причинят допълнително износване на компонентите на системата за движение, увеличавайки обратната реакция. Ето защо е още по -важно да се обърне внимание на обратната реакция в мобилните коботи, за да се гарантира тяхната надеждна работа.

Заключение

Обратна реакция в системата за движение на Cobot е сложен проблем, който може да окаже значително влияние върху производителността и надеждността на роботите за сътрудничество. Като доставчик на Cobot, ние се ангажираме да разберем причините и ефектите от обратната реакция и предприемането на проактивни мерки, за да се сведе до минимум. Използвайки висококачествени компоненти, прилагане на редовни процедури за поддръжка и разработване на разширени алгоритми за контрол, можем да предоставим на нашите клиенти коботи, които предлагат висока точност, повтаряемост и надеждност.

Ако се интересувате от нашите продукти на Cobot и искате да обсъдите вашите специфични изисквания, не се колебайте да се свържете с нас за преговори за поръчки. Готови сме да ви предоставим най -добрите решения за вашите нужди за автоматизация.
