Какво е въздействието на вибрацията върху обработката на ПХБ?

Като доставчик на обработка на ПХБ, свидетел на първото състояние на вибрацията на вибрацията върху процеса на обработка на ПХБ. В тази публикация в блога ще се задълбоча в различните въздействия на вибрациите върху обработката на PCB и как можем да смекчим тези ефекти, за да гарантираме качеството и ефективността на нашите операции.

Разбиране на източниците на вибрации в обработката на ПХБ

Преди да проучим въздействията, е от съществено значение да разберем откъде идва вибрацията. В типична среда за обработка на ПХБ има няколко потенциални източника на вибрации. Машини като конвейерни ленти, Pick - и - Place Robots и оборудване за запояване могат да генерират вибрации по време на тяхната работа. Например бързото движение на роботизирани оръжия вSMT зареждане и разтоварване на роботиможе да причини вибрации поради сили за ускорение и забавяне. Освен това, външните фактори като близките тежки машини във фабриката или дори вибрациите на пода от трафика на краката също могат да допринесат за общите нива на вибрации в зоната за обработка на PCB.

Физически щети на ПХБ

Едно от най -очевидните въздействия на вибрациите върху обработката на PCB е физическото увреждане на самите печатни платки. PCB са деликатни компоненти с множество малки и крехки части, включително монтирани повърхностни устройства (SMD), конектори и следи. Прекомерната вибрация може да накара тези компоненти да се разхлабят или дори да се откъснат.

Например, SMD са запоени върху повърхността на PCB. Вибрацията може да създаде стрес върху ставите на спойка, което води до микро - пукнатини с течение на времето. Тези микрокопити може да не се виждат незабавно, но могат да причинят периодични електрически връзки или пълна повреда на компонента в дългосрочен план. Конекторите, които се използват за свързване на различни части на ПХБ или към външни устройства, също могат да бъдат засегнати. Вибрацията може да доведе до разхлабване на конекторите, което води до лош електрически контакт и потенциална загуба на сигнал.

Освен това, следите на ПХБ, които са тънки проводими пътеки, могат да бъдат повредени чрез вибрация. Ако вибрацията е достатъчно силна, това може да доведе до счупване на следите, нарушавайки потока на електричество и превръщайки печатни платки за неоперация. Това физическо увреждане води не само до увеличени производствени разходи поради скрап и преработка, но също така влияе върху надеждността на крайния продукт.

Въздействие върху точността на поставяне на компоненти

В процеса на обработка на PCB точното поставяне на компоненти е от решаващо значение за правилното функциониране на платката. Вибрацията може значително да повлияе на точността на поставянето на компоненти, особено при високо прецизни приложения.

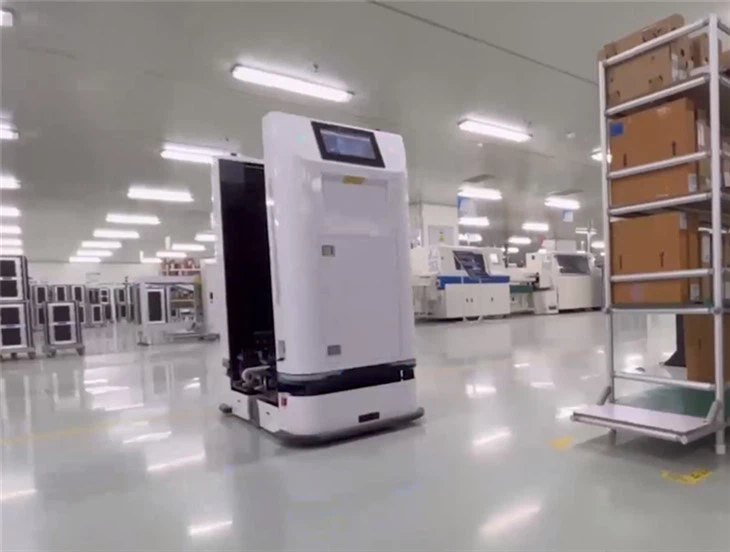

SMT роботизирана (всепосочна)Системите обикновено се използват за поставяне на SMD на PCB с висока точност. Вибрацията обаче може да въведе грешки в движението на роботизираните оръжия. Когато роботът се опитва да вземе компонент от хранилка и да го постави на печатни платки, вибрацията може да накара робота да се отклони от предвидения му път. Това отклонение може да доведе до това, че компоненти се поставят в грешно положение, под грешен ъгъл или с неправилно подравняване.

Дори малкото изместване на компонента може да окаже значително влияние върху електрическата характеристика на PCB. Например, ако резисторът е поставен леко изключен в центъра, той може да промени електрическите характеристики на веригата, като влияе върху общата функционалност на дъската. В някои случаи несъответстващите компоненти може дори да не осъществяват правилен контакт с подложките за спойка, което води до проблеми с запояване и потенциална повреда на ставата.

Ефекти върху проверката и тестването

Проверката и тестването са важни стъпки в процеса на обработка на PCB, за да се гарантира качеството на готовия продукт. Вибрацията може да попречи на тези процеси, което затруднява точното откриване на дефекти.

По време на визуалната проверка вибрацията може да доведе до преместване или разклащане на PCB, което прави предизвикателство за инспекторите да получат ясен поглед върху компонентите и следите. Това може да доведе до пропуснати дефекти, като неправилно подравнени компоненти или повредени следи. Автоматичните системи за оптична проверка (AOI), които се използват широко за висока скорост и точна проверка, също са повлияни от вибрацията. Движението на ПХБ поради вибрация може да причини размазани изображения, намалявайки точността на резултатите от проверката.

При електрическото изпитване вибрацията може да въведе шум и смущения в тестовите сигнали. Този шум може да маскира реални дефекти или да създаде фалшиви позитиви, което води до неточни резултати от теста. Например, ако по време на тест за непрекъснатост се открива вибрация - индуциран шумов скок, той може да бъде тълкуван погрешно като къса верига, причинявайки ненужно преработка или отхвърляне на ПХБ.

Смекчаване на въздействието на вибрацията

Като доставчик на обработка на печатни платки, ние разработихме няколко стратегии за смекчаване на въздействието на вибрациите върху нашите операции.

Първо, ние се фокусираме върху изолирането на оборудването за обработка на PCB от източниците на вибрации. Това може да се постигне чрез използването на вибрационни - изолационни монти и подложки. Тези монтирани са проектирани да абсорбират и заглушават вибрациите, намалявайки количеството на вибрациите, прехвърлени в оборудването за обработка на PCB. Например, поставянето на вибрации - изолационни подложки под конвейерни ленти и роботизирани системи може значително да намали нивата на вибрации по време на работа.

Второ, ние оптимизираме дизайна и работата на нашето оборудване, за да сведем до минимум генерирането на вибрации. Във фазата на проектиране използваме модерни инженерни техники, за да гарантираме, че движещите се части на оборудването са балансирани и имат гладки профили на движение. Например в дизайна наVison само SMT зареждане и разтоварване на роботи, Ние внимателно избираме моторите и задвижващите системи, за да сведем до минимум вибрациите по време на ускорение и забавяне.

Ние също така внедряваме системи за наблюдение на вибрациите, за да наблюдаваме непрекъснато нивата на вибрации в областта за обработка на ПХБ. Тези системи могат да открият прекомерни вибрационни и предупредителни оператори в реално време, което им позволява незабавно да предприемат коригиращи действия. Чрез внимателно наблюдение на нивата на вибрации можем да предотвратим потенциални повреди на ПХБ и да гарантираме точността на поставянето на компоненти.

Заключение

В заключение, вибрацията оказва значително влияние върху обработката на ПХБ, влияещо върху физическата цялост на PCB, точността на поставяне на компоненти и процесите на проверка и тестване. Като доставчик на обработка на печатни платки ние разбираме важността на решаването на тези проблеми, за да гарантираме качеството и надеждността на нашите продукти.

Чрез прилагане на ефективни стратегии за вибрация - смекчаване, като изолация, оптимизация на оборудването и мониторинг на вибрациите, можем да сведем до минимум отрицателните ефекти от вибрациите и да подобрим общата ефективност на процеса на обработка на PCB.

Ако сте на пазара за висококачествени решения за обработка на ПХБ и искате да научите повече за това как можем да ви помогнем да преодолеете предизвикателствата, поставени от вибрацията, ви каним да се свържете с нас за подробна дискусия. Нашият екип от експерти е готов да ви предостави персонализирани решения, съобразени с вашите специфични нужди.
